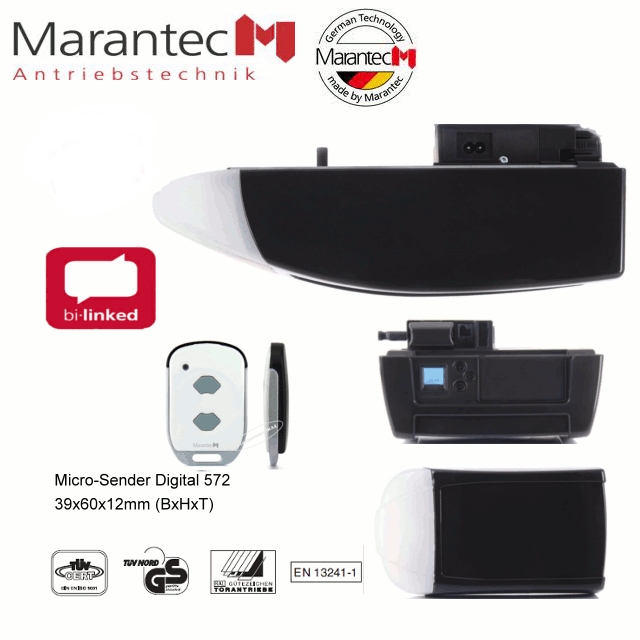

Marantec Comfort 280 Garagentorantrieb mit Schiene SZ11-SL

mit Zahnriemen-Laufschiene SZ 11-SL für Tore bis 6,0 m Torbreite und 200 kg Torgewicht, und einer Torhöhe bis 2.500mm (Schwingtor), 2.125mm (Sektionaltor). Set einschl. Empfänger und Handsender 868MHz in neuer bi-linked Ausführung.

Lieferumfang:

• Motor-Aggregat Comfort 280 mit integrierter Steuerung
• Digital 921 Modulempfänger, 868 MHz bi-linked
• 1 Digital 572 Microsender, 2-Kanal, 868 MHz bi-linked
• Universal-Einbauset für Schwing-/Sektionaltore
• Netzkabel mit Eurostecker, 1.500mm
• Laufschiene SZ 11-0.8-2P, 2-teilig

Elektrische Daten Motor:

• Nennspannung 230 V
• Nennfrequenz 50/60 Hz
• Stromaufnahme 1,1 A
• Leistungsaufnahme Betrieb 0,25 KW
• Leistungsaufnahme Stand-by ca. 4 W
• Betriebsart (Einschaltdauer) S2-2 Min.
• Motorspannung 24 V DC
• Steuerspannung 24 V DC
• Schutzart (Motoraggregat) IP 20
• Schutzklasse II

Mechanische Daten Motor:

• Zug- und Druckkraft max. 1.000 N
• Laufgeschwindigkeit max. 16cm / sek.
• Öffnungszeit (torspezifisch) ca. 14 sek.

Umgebungsdaten:

• Abmessungen Motor-Aggregat 190 x 125 x 360mm
• Abmessungen Verpackung 245 x 145 x 500mm
• Gewicht (gesamt) 6,6 kg
• Temperaturbereich -20° bis +60°C
• Leuchtmittel (LED) 1 x 8-LED-Modul

technische Daten der Laufschiene:

• Bezeichnung SZ 11-SL, 2-teilig
• Ma?e (L) 3.080mm
• Bewegungshub 2.475mm
• Verpackungslänge 1.600mm
• Gewicht (gesamt) 5,4 kg

Funktionen:

• Strom-Spar-Technik
• Elektronische Endabschaltung
• Soft-Start / Soft-Stopp
• elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Not-Entriegelung über Zugseil an Laufschiene (innen)
• Antriebskopf um +/- 90° drehbar
• Marantec EOS Programmierung mit LC-Display
• Drehrichtungsumkehr programmierbar
• Back jump (Entlastung der Schliesskante)
• Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
• Torlaufzeit und Vorwarnzeit programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Abschaltautomatik AUF und ZU getrennt programmierbar
• Zwischenposition AUF und ZU getrennt programmierbar
• Anschluss für Taster, Lichtschranke, Haltkreis
• Programmierbarer Impulseingang und Ausgang
• Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
• Anschluss für Battery backup
• Ausgang 24 VDC, max. 250 mA
• Wartungszähler (Intervall programmierbar) und Zyklenzähler
• Teilöffnung programmierbar
• Antriebsbeleuchtung auch über Funk schaltbar
• Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Automatische Zulauffunktion
• Fehlersignalisierung mit Fehlerspeicher
• mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
• Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
• Programmierung und Zustandsmeldung über LCD Anzeige

Der Antrieb Comfort 280 kann verwendet werden für privat genutzte Tore:

• Schwingtore bis 6.000mm Torbreite und max. 200 kg Torgewicht
• einwandige Sektionaltore bis 6.000mm Torbreite und max. 200 kg Torgewicht
• doppelwandige Sektionaltore bis 6.000mm Torbreite und max. 200 kg Torgewicht
• Kipp- und Canopytore bis 6.000mm Torbreite / 2.250mm Torhöhe und max. 200 kg Gewicht
